使用Excel函數來練習運算思維(logic.ly/)

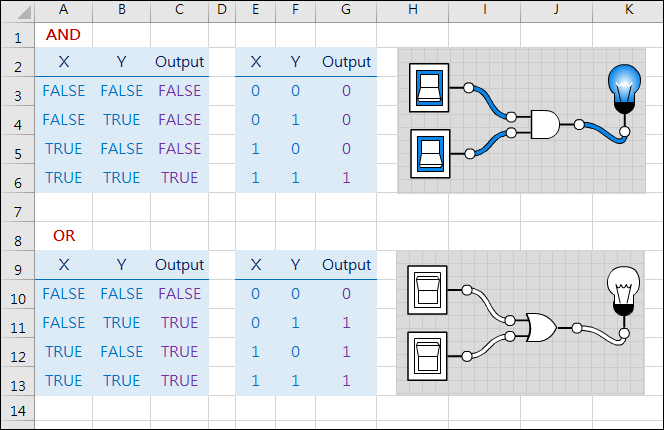

學校裡近年來一直在討論『新課綱』,其中關於資訊科技中有一個重要的概念:『運算思維』。你可能很容易想像下圖中開關和燈泡的關係、0/1和開閞的關係、0/1和燈泡亮滅的關係。你能觀察出 AND 邏輯和 OR 邏輯?
使用Excel函數來練習運算思維(logic.ly/)

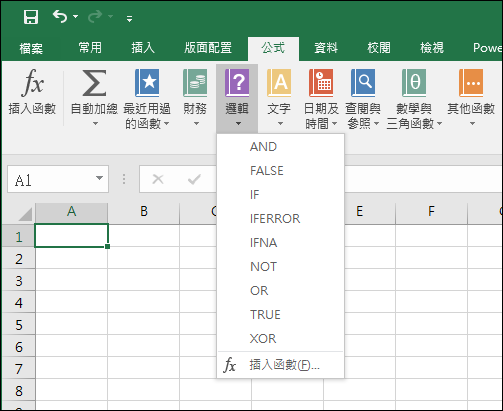

在 Excel 中有幾個和邏輯運算相關的函數,例如:AND、OR、NOT、XOR、...,都可以取來練習運算思維。
使用Excel函數來練習運算思維(logic.ly/)

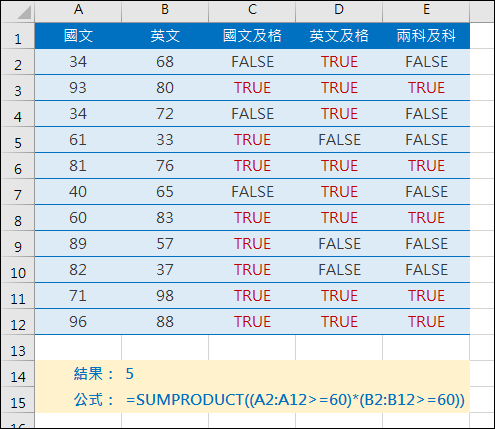

在 Excel 的運算公式中,很多地方會有些無形中就融入了邏輯運算。例如:SUMPRODUCT 函數,下圖中用以計算國文和英文均及格者的數量。
使用Excel函數來練習運算思維(logic.ly/)
如果你想練習基本的邏輯概念,可以使用這個網站:https://logic.ly/demo/
使用Excel函數來練習運算思維(logic.ly/)

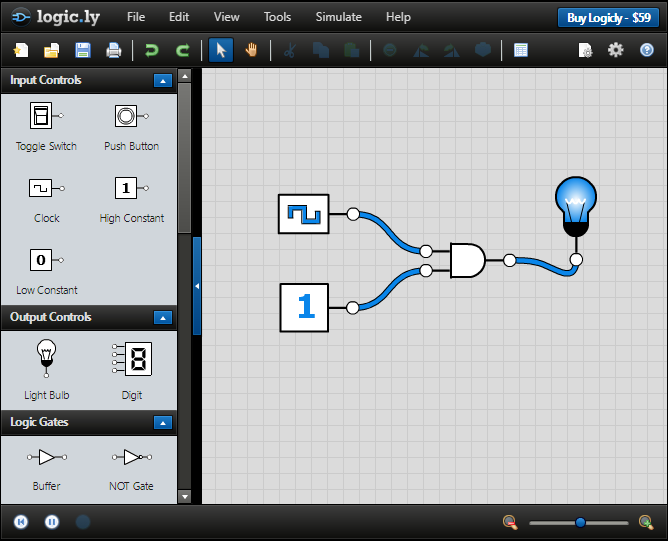

例如:下圖可以製作一個讓燈泡不斷亮/滅的邏輯設計。(因為 Clock 會不斷的產生1/0,再和固定的1執行 AND 運算,結果就是不斷的產生1/0。)
使用Excel函數來練習運算思維(logic.ly/)

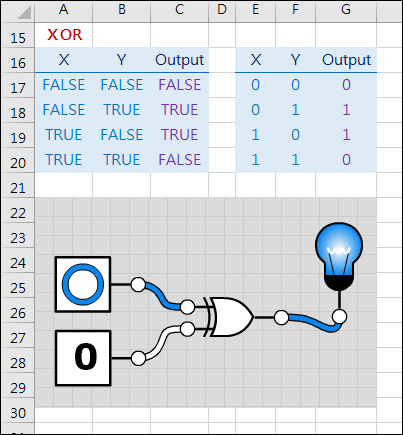

如果你使用 XOR 函數,則可以建構如下邏輯概念,當按鈕按下時,燈泡會亮;當按鈕放掉時,燈泡不亮。
使用Excel函數來練習運算思維(logic.ly/)
